紧凑型边缘计算整机 MLD-BYJS05
MLD-BYJS05 是一款基于 Intel 第8/9代 Coffee Lake-S 平台的紧凑型边缘整机，采用 282×208×79.5mm 铝合金机箱，可选配 RTX3060/3070 MXM 独立显卡，提供三屏显示、双串口和 8-bit GPIO，为工业自动化、边缘 AI 和机器视觉提供可靠的 GPU 加速平台。

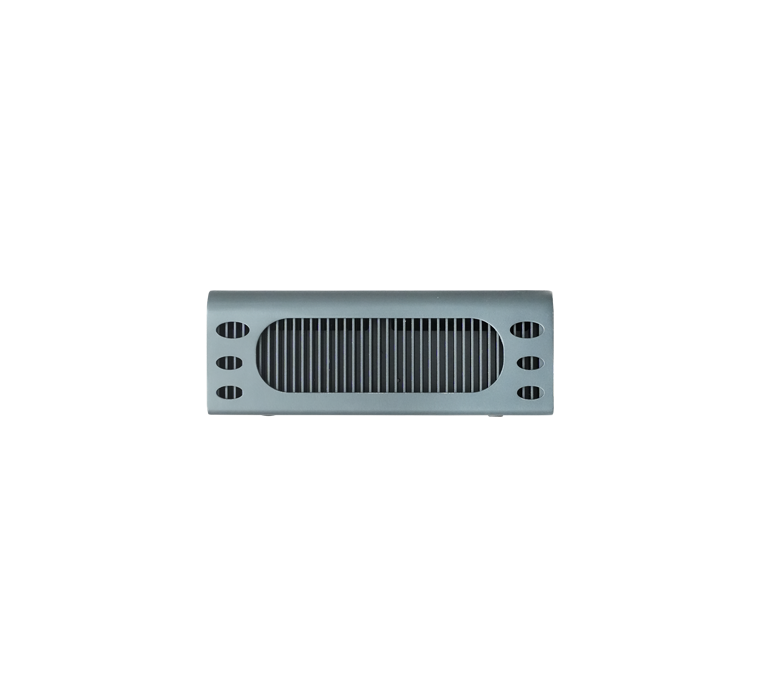

MLD-BYJS05 搭载 Intel 第8/9代 Coffee Lake-S 处理器平台，可选 i3/i5/i7 多款型号，搭配 Intel PCH Q370 芯片组，提供稳定的计算性能。整机采用 282×208×79.5mm 紧凑型铝合金机箱，暗绿色外观，兼顾散热与结构强度。
可选配 MXM 独立显卡：RTX3060（120W）或 RTX3070（126W），为 AI 推理、机器视觉、图形渲染等应用提供 GPU 加速能力。内存支持双通道 DDR4 2133/2400/2666MHz，最高 64GB，2×SO-DIMM 插槽。显示输出支持三路独立显示：1×HDMI（源自 CPU 核显）、1×HDMI（源自独显 DP_A DP 转 HDMI）、1×DP（源自独显 DP_B），HDMI2.0 最高 4096×2160@60Hz，DP 最高 7680×4096@60Hz。
接口方面提供 2×RS232/RS485 串口、1×8-bit GPIO（凤凰端子接口）、1×远程电源开关（2Pin）、1×12V/1A 电源输出（2Pin）。USB 接口包括前面板 4×USB3.0、4×USB2.0 及后面板 2×USB3.0，支持 S3/S4 唤醒。网络采用 2×RJ45（Intel i211-AT 千兆网口），支持网络唤醒和 PXE。音频提供 Line Out + MIC In（ALC897）。
存储提供 1×M.2（NVMe 或 SSD）、1×M.2（4G/5G/WiFi/BT）、1×SIM 卡槽和 1×SATA3.0（7Pins）。电源支持双路 DC 输入：1×4Pin（19~24V）和 1×2Pin（12~24V）。工作温度 0~50℃（0.7m/s 气流），存储 -20~70℃，湿度 10~95%（非凝结）。支持 Windows 10 1809(RS5)/1607(RS1)、Linux、Yocto YP3.1xLTS。广泛应用于工业自动化控制、机器视觉检测、边缘 AI 推理、智能交通、能源管理等场景。
产品特点
- 搭载 Intel 第8/9代 Coffee Lake-S i3/i5/i7 处理器，最高 8核8线程，搭配 Q370 芯片组
- 整机尺寸 282×208×79.5mm，紧凑型铝合金机箱设计
- 双通道 DDR4 2133/2400/2666MHz 最高 64GB，2×SO-DIMM
- 可选配 MXM 独立显卡：RTX3060（120W）/ RTX3070（126W），为 AI 推理和图形处理提供 GPU 加速
- 三路显示输出：1×HDMI（CPU核显）+ 1×HDMI（独显 DP 转 HDMI）+ 1×DP（独显），最高 7680×4096@60Hz
- 丰富工业接口：2×RS232/RS485 + 8-bit GPIO（凤凰端子）+ 远程电源开关 + 12V/1A 电源输出
- 双路 DC 供电（19~24V 4Pin + 12~24V 2Pin），工作温度 0~50℃，支持 Win10/Yocto
规格参数
| 处理器 | Intel 第8/9代 Coffee Lake-S i3/i5/i7 处理器 |
|---|---|
| 芯片组 | Intel PCH Q370 |
| BIOS | AMI 128Mbit EFI |
| 内存规格 | DDR4 2133/2400/2666MHz |
| 最大内存容量 | 64GB |
| 内存插槽 | 2×SO-DIMM |
| 独立显卡 | 可选 MXM 独显：RTX3060（120W）/ RTX3070（126W） |
| M.2插槽-1 | 1×M.2，支持 NVMe 或 SSD |
| M.2插槽-2 | 1×M.2，支持 4G/5G/WiFi/BT |
| SIM卡槽 | 1×SIM |
| SATA接口 | 1×SATA3.0（7Pins） |
| 显示输出 | 1×HDMI（源自CPU核显）+ 1×HDMI（源自独显 DP_A DP转HDMI，最高4096×2160@60Hz）+ 1×DP（源自独显 DP_B，最高7680×4096@60Hz）；最多3屏输出 |

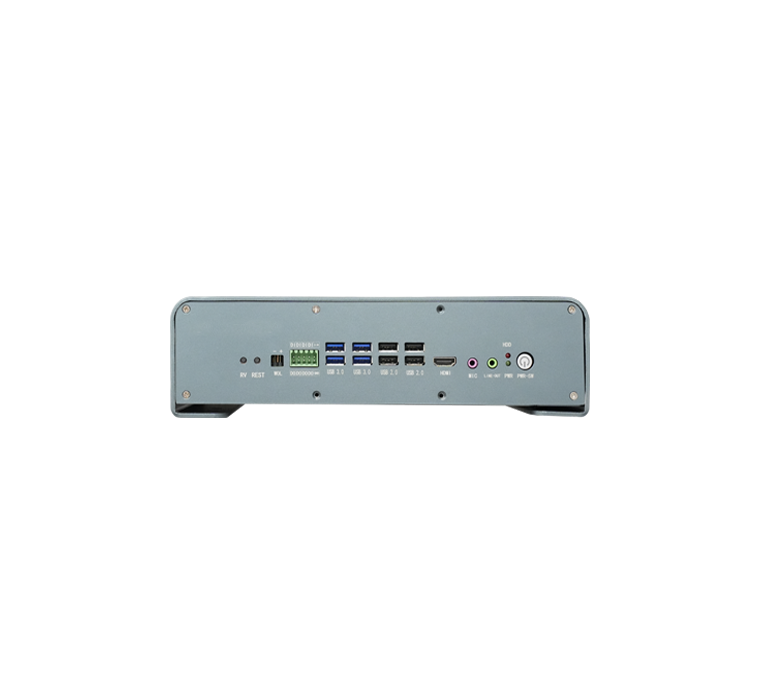

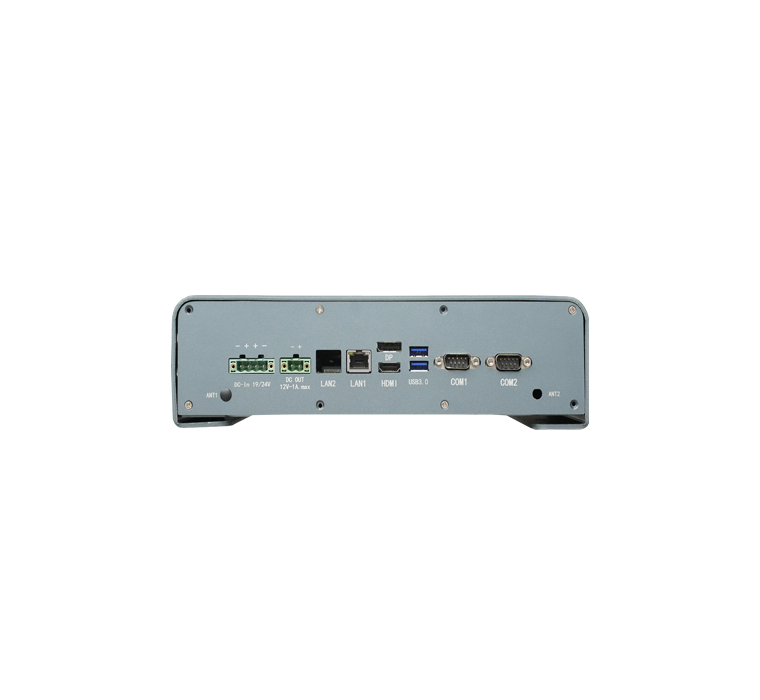

| USB接口 | 前面板：4×USB3.0 + 4×USB2.0；后面板：2×USB3.0；支持S3/S4唤醒 |
| 串口 | 2×RS232/RS485 |
| GPIO | 1×8-bit GPIO（凤凰端子接口） |
| 音频 | ALC897，1×Line Out + 1×MIC In |
| 网络接口 | 2×RJ45（Intel Ethernet Controller i211-AT，10/100/1000M），支持网络唤醒和PXE |
| 远程电源 | 1×2Pin 远程电源开关 |
| 电源输出 | 1×2Pin（12V/1A） |
| 按钮 | 1×Power Button + 1×RV Button（一键还原）+ 1×Reset Button |
| 电源类型 | 双路 DC 供电 |
| 输入电压 | 1×4Pin（19~24V DC）+ 1×2Pin（12~24V DC） |
| 工作温度 | 0~50℃（at 0.7m/s air flow） |
| 存储温度 | -20~70℃ |
| 工作湿度 | 10~95%（非凝结） |
| 整机尺寸 | 282×208×79.5mm |
| 整机颜色 | 暗绿色（Dark Green） |
| 操作系统 | Microsoft Windows 10 1809(RS5)/1607(RS1) / Linux / Yocto YP3.1xLTS |
