边缘计算整机 MLD-BYJS02
MLD-BYJS02是一款基于Intel Tiger Lake-H平台的高性能边缘计算整机，支持i5/i7/i9处理器及MXM独立显卡扩展，配备双通道DDR4、M.2高速存储和多路显示输出，支持万兆网口，为工业边缘AI、医疗影像分析、视觉检测和智能网关提供强劲算力。

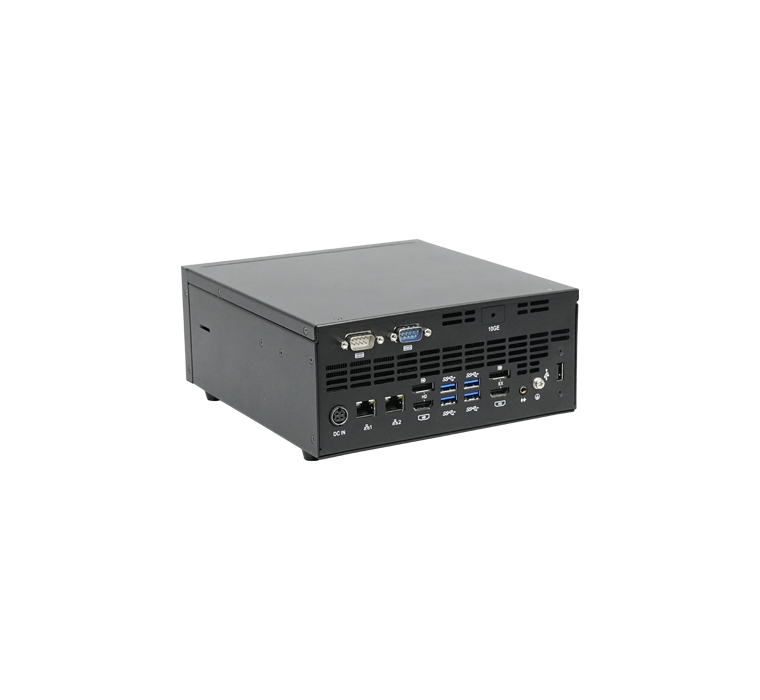

MLD-BYJS02搭载 Intel 第11代 Tiger Lake-H 处理器，可选 i5-11500H（6核）、i7-11850H（8核，4.9GHz）或 i9-11950H（8核，5.0GHz），搭配 WM590/QM580 芯片组，45W TDP，集成高性能核显。整机尺寸 220×200×94.5mm，黑色紧凑型设计。
该产品最大亮点是支持 MXM 3.1 独立显卡，最高可选 FA8 RTX4090m（90W），为 GPU 加速计算和 AI 推理提供强劲图形处理能力。内存支持双通道 DDR4 3200MHz，最高 64GB。显示输出支持 4 屏独立显示：2×HDMI + 1×DP++ + 1×DP，HDMI2.0/DP 最高 4096×2160@60Hz。
接口方面提供 2×RJ45（Intel i225-V 2.5GbE），可选 1×10GbE 万兆网口，4×USB3.2、2×USB2.0、1×PCIe x4、3×M.2（Key-M + Key-B + Key-E）、2×SATA3.0、HDA 音频、复位/还原按钮。分体式散热器设计确保 CPU 和 GPU 的稳定散热。工作温度 0~50℃，存储 -20~70℃。支持 Win10 LTSC、Red Hat 8.4、Ubuntu 20.04 和 Yocto。
产品特点
- Intel Tiger Lake-H i5/i7/i9处理器，可选i5-11500H(6核)/i7-11850H(8核)/i9-11950H(8核)，
- DDR4 3200MHz内存，2×SO-DIMM，最大64GB，
- M.2 Key-M PCIe x4 SSD + 2×SATA3.0存储；M.2 Key-B(4G/5G)+M.2 Key-E(WiFi)+SIM扩展；1×PCIe x4扩展槽；
- 支持MXM独立显卡；4路显示输出(HDMI+DP++)，DP最高7680×4096@60Hz；
- ×千兆网口+1×万兆网口(可选)；

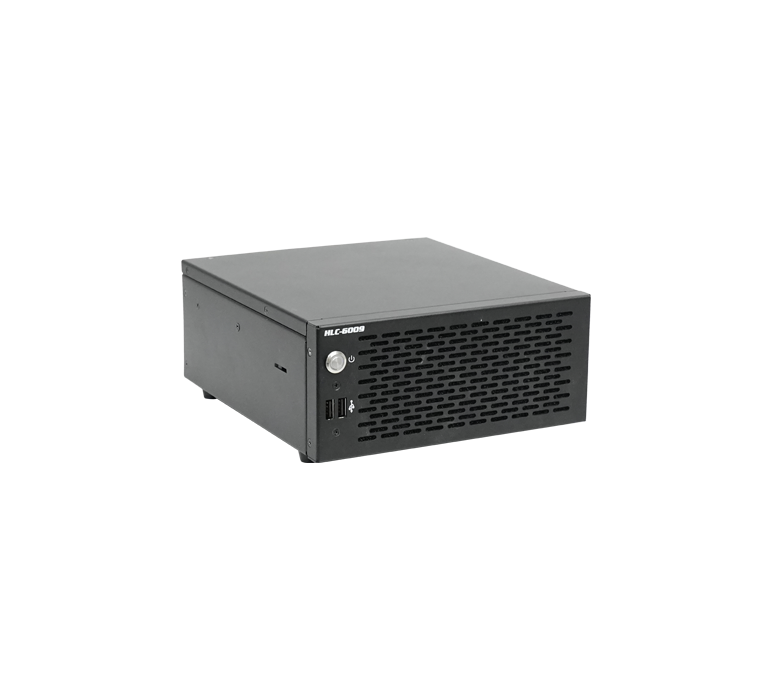

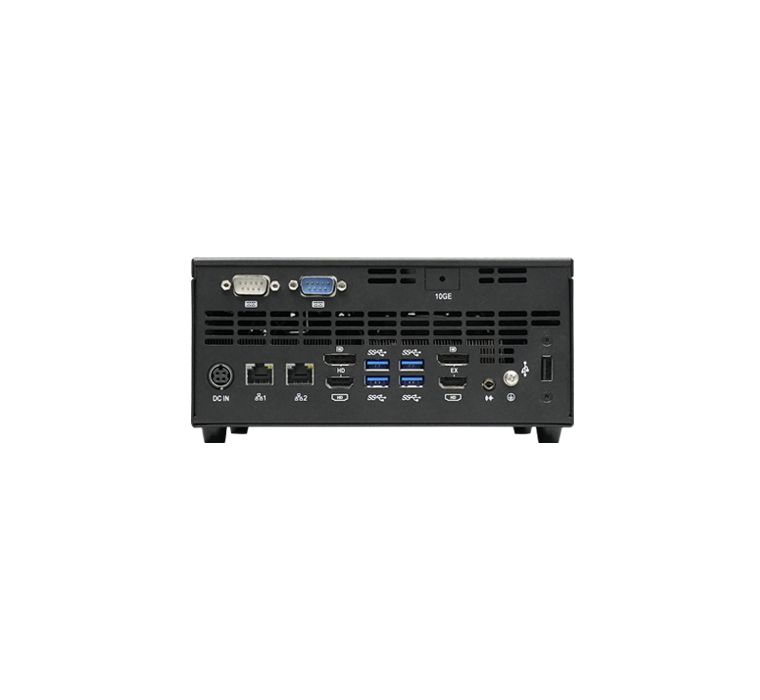

- 前面板2×USB2.0，后面板4×USB3.2+1×USB2.0；2×RS232 DB9串口；
- DC 18~26V供电；
- 尺寸220×200×88mm；
规格参数
| 参数 | 规格 |
|---|---|
| 处理器 | Intel Tiger Lake-H 系列 |
| i5-11500H (6核12线程, P-core 4.6GHz) | |
| i7-11850H (8核16线程, P-core 4.8GHz) | |
| i9-11950H (8核16线程, P-core 5.0GHz) | |
| 封装 | FCBGA1787 |
| 芯片组 | Intel WM590 / QM580 |
| 内存 | DDR4 3200MHz |
| 2×SO-DIMM, 最大 64GB | |
| 存储 | 1×M.2 Key-M 2242/2280 (PCIe x4) |
| 2×SATA3.0 | |
| 扩展槽 | 1×PCIe x4 插槽 |
| 1×M.2 Key-B (4G/5G) | |
| 1×M.2 Key-E (WiFi) | |
| 1×SIM 卡槽 | |
| 显卡 | 支持 MXM 独立显卡扩展 |
| CPU 集成 Intel UHD Graphics | |
| 网络 | 2×Intel i225-V (10/100/1000M/2.5G 自适应) |
| 可选 1×10GbE 万兆网口 | |
| 显示输出 | GPU HDMI: 1920×1080@120Hz |
| CPU HDMI: 1920×1080@120Hz | |
| GPU DP++: 2048×1536@120Hz | |
| CPU DP: 最高 7680×4096@60Hz | |
| LVDS (选配): 1280×1024@60Hz | |
| USB 接口 | 前面板: 2×USB2.0 |
| 后面板: 4×USB3.2 + 1×USB2.0 | |
| 串口 | 2×RS232 DB9 |
| 音频 | ALC897 |
| 1×Line Out + 1×MIC In | |
| 供电 | DC 18~26V, 4Pin |
| BIOS | AMI BIOS |
| TPM | 支持 |
| 看门狗 | 支持 |
| 尺寸 | 220 × 200 × 88 mm |
| 重量 | 4.5 KG |
| 颜色 | Black |
| 工作温度 | 0°C ~ 50°C |
| 存储温度 | -20°C ~ 70°C |
| 工作湿度 | 20%~95%RH (非凝结) |
| 存储湿度 | 10%~95% (非凝结) |
| 操作系统 | Windows 10 LTSC/1809 |
| Red Hat 8.4 | |
| Ubuntu 20.04 | |
| Yocto 4.0xLTS |
